C17500 i C17510 Coure de beril·li d'alta conductivitat (RWMA Classe 3)|Per a elèctrodes de soldadura del proveïdor de la Xina

C17500 i C17510 Coure de beril·li d'alta conductivitat (RWMA Classe 3)|Per a elèctrodes de soldadura del proveïdor de la Xina
Detalls:
C17500 (CuCoBe) i C17510 (CuNiBe) són aliatges de coure de baix beril·li enduribles per precipitació classificats formalment com a **RWMA Classe 3**, el material estàndard de la indústria per a elèctrodes de soldadura per resistència. Com a proveïdor de confiança de la Xina, subministrem varetes, barres, plaques i blancs personalitzats fabricats específicament per a puntes de soldadura per punts, corrons de soldadura de costura, elèctrodes de projecció de soldadura i components d'accessoris de soldadura. El nostre coure de beril·li C17500 i C17510 té una composició química estretament controlada, un rendiment estable de conductivitat tèrmica després del tractament tèrmic de duresa calenta i constant. Cada lot de producció s'entrega amb un certificat complet de prova de molí MTC que cobreix els resultats de les proves d'anàlisi química, duresa i conductivitat per a auditories de tercers i despatx de duana d'exportació. Àmpliament desplegat en línies de muntatge d'automòbils, fabricació de xapes i producció de soldadura per resistència d'acer inoxidable. Els serveis de tall de mida personalitzat, temperat endurit i acabat superficial són compatibles tant per a la validació de prototips com per a les comandes de volum massiu.
Enviar la consulta
Descripció
Enviar la consulta

Què solucionen el coure beril·li C17500 i C17510, en una frase: si utilitzeu elèctrodes d'aliatge de coure per a la soldadura per resistència i s'estan formant, s'estoven o es desgasten massa ràpidament, el problema sol ser una duresa i una conductivitat tèrmica insuficients. C17500 i C17510 (RWMA Classe 3) ofereixen un 45-60% de conductivitat IACS amb una alta duresa, mantenint els elèctrodes més frescos i duradors més.



C17500 (beril·li-cobalt-coure) i C17510 (beril·li-níquel-coure) són aliatges de coure enduribles per precipitació que ofereixen una combinació única d'alta conductivitat elèctrica i tèrmica amb bona resistència i duresa. Es classifiquen com a materials RWMA Classe 3: la classificació estàndard per als elèctrodes de soldadura per resistència que requereixen una alta conductivitat i una duresa moderada.



L'avantatge clau del rendiment: C17500 i C17510 ofereixen un 45-60% de conductivitat elèctrica IACS amb duresa Rockwell B 92-102 en condicions de tractament tèrmic. Això permet que els elèctrodes de la classe 3 funcionin més freds sense suavitzar-se ni "formar-se de bolets" a altes temperatures i, en conseqüència, durin més, especialment important per a rodes de soldadura i elèctrodes que veuen altes temperatures al punt de la soldadura.



Com a proveïdor de la Xina, oferim mides personalitzades amb lliurament ràpid i certificació MTC. Cada enviament inclou un certificat de prova de molí que documenta la composició química i les propietats mecàniques.





Especificacions clau



Composició química (ASTM B441 / B534, %)

Element C17500 C17510
Cu Balanç Balanç
Ser 0.40–0.70 0.20–0.60
Co 2.4–2.7 Menor o igual a 0,3
Ni - 1.4–2.2
Fe Menor o igual a 0,10 Menor o igual a 0,10
Al Menor o igual a 0,20 Menor o igual a 0,20
Si Menor o igual a 0,20 Menor o igual a 0,20



Propietats mecàniques (tractat tèrmic, tremp TH04)

Propietat Valor
Resistència a la tracció 110–140 ksi (758–965 MPa)
Resistència de rendiment (0,2%) 95–125 ksi (655–862 MPa)
Elongació 5–25%
Duresa 95–102 HRB
Conductivitat elèctrica 48-60% IACS
Mòdul d'elasticitat 19.000 ksi (131 GPa)



Propietats físiques

Propietat Valor
Densitat 8,62–8,83 g/cm³
Punt de fusió (Solidus) 1885 graus F (1029 graus)
Conductivitat tèrmica 120 BTU/ft·hr· grau F (200–240 W/m·K)
Expansió tèrmica 9,8 × 10⁻⁶/ grau F (17,6 × 10⁻⁶/ grau )
Classificació de maquinabilitat 40



Per què triar C17500 i C17510 per a aplicacions de soldadura?



  • Conductivitat elèctrica i tèrmica superior

Tots dos aliatges aconsegueixen un 45-60% de conductivitat elèctrica IACS i aproximadament 200 W/(m·K) de conductivitat tèrmica, significativament superior al C17200 (22-28% IACS). Això significa una dissipació de calor més ràpida durant la soldadura per resistència, una vida útil més llarga de l'elèctrode i una qualitat de soldadura més consistent.

  • Excel·lent rendiment de soldadura per resistència

Classificats com a RWMA Classe 3, aquests aliatges ofereixen l'equilibri òptim de força i conductivitat per a elèctrodes de soldadura per resistència, puntes de soldadura, braços de màquina de soldadura i suports d'elèctrodes.

  • Força moderada amb duresa alta

Amb una resistència a la tracció de fins a 970 MPa i una duresa de 92 HRB en condicions d'enduriment al molí, proporcionen una resistència mecànica suficient per suportar les forces de subjecció dels elèctrodes i el desgast durant la soldadura de producció.

  • No es requereix tractament tèrmic posterior a la soldadura

Ambdós aliatges es subministren normalment en condicions d'enduriment de molí (TH04), el que significa que els elèctrodes acabats no requereixen tractament tèrmic posterior després del mecanitzat. Això redueix els costos de producció i elimina el risc de distorsió.

  • Excel·lent resistència a la corrosió

El coure de beril·li ofereix una resistència a la corrosió comparable al níquel plata i no està subjecte a la fragilitat de l'hidrogen. Funciona bé en aigua dolça, aigua de mar i atmosferes industrials.

  • No magnètic i sense espurnes

La naturalesa no magnètica els fa adequats per a aplicacions electròniques sensibles, mentre que la propietat que no produeix espurnes afegeix seguretat en entorns explosius.



Formularis de producte disponibles (gama completa de subministrament)



Subministrem totes les formes forjades estàndard de coure beril·li C17500 i C17510 per a la fabricació d'elèctrodes de soldadura.

Categoria de producte Especificacions i tipus disponibles
Sèrie Bar Barra rodona, barra quadrada, barra plana, barra buida, forja en blanc, elèctrode en brut
Placa i xapa Placa laminada en calent, xapa laminat en fred, xapa fina, placa plana mòlta de precisió

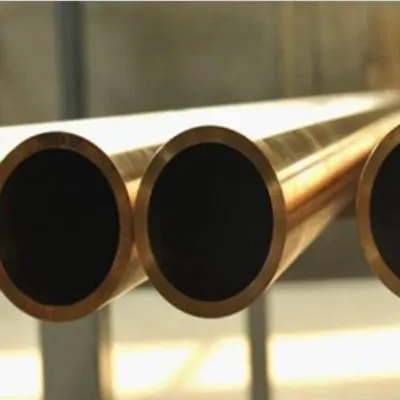

Tub i tub Tub sense soldadura, tub buit de precisió per als canals de refrigeració interns dels elèctrodes
Filferro i tira Filferro sòlid, tira laminat en fred, tira de precisió fina, tira de grau de molla
Components mecanitzats a mida Consells de soldadura personalitzats, tapes d'elèctrodes de soldadura per punts, segments de rodets, suports d'elèctrodes, peces mecanitzades no estàndard



Condicions comercials i de lliurament



Item Condicions detallades
MOQ Perfils estàndard: 1kg; Components d'elèctrode mecanitzats personalitzats: 1 peça MOQ
Temps d'execució Especificacions en estoc: 3-5 dies laborables; Tall personalitzat i tractament tèrmic: 7-15 dies laborables; Comandes grans a granel: 15-25 dies laborables
Terme comercial FOB Xangai / FOB Tianjin, Xina (altres ports negociables), CFR, CIF, DDP disponibles segons el requisit del comprador
Condicions de pagament Dipòsit del 30% T/T + 70% del saldo abans de l'enviament; L/C a la vista també acceptat
Embalatge Caixa de fusta contraxapada d'exportació, pel·lícula de plàstic impermeable, paper antidestinació, oli antioxidant; embalatge de protecció addicional per a tires fines i elèctrodes mecanitzats amb precisió
Certificacions CA 10204 3.1 MTC, informe de prova de composició PMI, certificat de tractament tèrmic, certificat ISO9001; admet inspecció de tercers
Enviament Càrrega marítima, transport aeri; DHL/FedEx per al lliurament de mostres petites



Guia de selecció de material d'escenari d'aplicació



  • Soldadura per punts / soldadura per projecció (xapa d'automòbil): preferiu C17510. Una temperatura de suavització més alta resisteix la degradació tèrmica sota cicles continus d'alta intensitat, reduint la freqüència d'abillament dels elèctrodes i augmentant el temps de producció.
  • Soldadura de costura / Elèctrodes de corrons de soldadura: Trieu C17500. Capacitat de dissipació de calor superior, ideal per a rodes de rodets per evitar el sobreescalfament i l'enganxament de la peça.
  • Soldadura de projecció de gran resistència per a elements de subjecció: seleccioneu l'estoc de barra C17510. Equilibra una bona conductivitat i resistència a la compressió sota càrrega sostinguda.
  • Contactes de molla auxiliars de soldadura: es recomana tira o filferro laminat en fred C17510, combinant conductivitat elèctrica i resistència a la fatiga per a cicles mecànics repetits.



Consell de selecció de material:Si la vostra prioritat és la duresa mecànica màxima en lloc de l'alta conductivitat, el coure de beril·li d'alta resistència C17200 es pot considerar per a components estructurals no soldats.



C17500/C17510 vs C17200 vs C18200: quin aliatge d'elèctrodes de soldadura necessiteu?



Aquesta és la comparació que més pregunten els compradors. Tots tres s'utilitzen per soldar elèctrodes, però serveixendiferents requisits de soldadura.



Propietat C17500/C17510 C17200 (coure de beril·li) C18200 (CuCr)
Classe RWMA Classe 3 Classe 4 Classe 2
Conductivitat elèctrica 45-60% IACS 17-28% IACS 75-85% IACS
Duresa (HRB) 92–102 95–105 (HRC 36–42) 70–85
Resistència a la tracció 110–140 ksi 160–190 ksi 60-75 ksi
Avantatge clau Millor equilibri conductivitat-duresa Màxima duresa/resistència Màxima conductivitat
Ús típic Soldadura d'acer inoxidable, soldadura d'alta força Soldadura d'alta pressió, soldadura de flaix/punt Soldadura d'alta conductivitat, aliatges de coure



Com triar:

  • TriaC17500/C17510 (classe 3)en soldarmaterials d'alta resistència com l'acer inoxidable, o quan ho necessitisforces més altes i una vida útil més llarga de l'elèctrode. La conductivitat IACS del 45-60% manté els elèctrodes més freds que el C17200.
  • TriaC17200 (classe 4)quan ho necessitismàxima duresa i resistènciaperelèctrodes de soldadura a tope i flaixi peces que transporten corrent amb molta tensió.
  • TriaC18200 (classe 2) quan ho necessitisconductivitat màximaper soldaraliatges de coure i materials altament conductors- però pots acceptarmenor duresa.



Com puc evitar inconvenients en la compra en comprar C17500/C17510?



Llista de comprovació de claus:

  • Verificar la nota- confirmar UNS C17500 o C17510.
  • Comproveu el contingut de beril·li - C17500: 0.40–0.70%; C17510: 0.20–0.60%.
  • Comproveu l'addició d'aliatge- C17500: Co 2,4–2,7%; C17510: Ni 1,4–2,2%.
  • Confirmeu el temperament- TH04 és estàndard per a elèctrodes de soldadura.
  • Sol·liciteu el certificat de prova de molí (MTC)- Confirmar la composició química i les propietats mecàniques.
  • Comproveu la duresa i la conductivitat- tots dos haurien d'estar dins de l'especificació RWMA Classe 3.
  • Sol·liciteu la verificació PMI- confirma l'autenticitat del material.



Classificació de la qualificació bàsica i escenaris d'aplicació



Beryllium Copper Applications

C17200 / QBe2 (Beril·li alt, tipus d'alta resistència)
Aquests graus presenten una conductivitat elèctrica d'aproximadament un 18-22% IACS i aconsegueixen una duresa de HRC 38-44 després de l'envelliment. S'utilitzen principalment com a puntes d'elèctrodes de soldadura per resistència i corrons de soldadura de costura, especialment per soldar materials difícils d'unir, com ara acer inoxidable i acers resistents a la calor. La seva alta duresa evita eficaçment el desgast prematur dels elèctrodes i l'enganxament. També s'utilitzen com a materials de motlle per al segellat i embalatge de components electrònics.

C17300 (alt beril·li, tipus de mecanitzat lliure)
Amb una composició similar a C17200 però que conté plom,C17300ofereix una conductivitat lleugerament inferior (22-28% IACS). Les seves aplicacions se superposen a les de C17200, principalment en la fabricació d'accessoris d'elèctrodes de soldadura per resistència, adaptadors robòtics i pinces de soldadura de perns que requereixen mecanitzats complexos. A causa del seu contingut en plom, durant les operacions de soldadura s'han d'observar les mesures adequades de protecció contra els fums.

C17200 Application fields
C17200 High Strength Beyllium Copper

C17510 / C17500(Tipus de baix beril·li, alta conductivitat)
Aquests graus contenen menys del 0,7% de beril·li i ofereixen una alta conductivitat elèctrica del 45-55% IACS, però la seva resistència és significativament inferior a la dels graus d'alt beril·li. No són adequats per a elèctrodes de soldadura amb resistència d'alta càrrega a causa de la tendència a estovar-se i deformar-se sota la calor i la pressió. En lloc d'això, s'utilitzen principalment en accessoris de soldadura i màquines que exigeixen una excel·lent dissipació de calor però experimenten càrregues mecàniques baixes, així com en connectors i components estructurals de precisió que requereixen soldadura per làser o per feix d'electrons del propi aliatge.

Sobre Nosaltres



Luoyang Hongsheng Trading Co., Ltd. (HSMetal) és un proveïdor professional de materials metàl·lics situat a Luoyang, província de Henan, una important ciutat industrial pesada a la Xina. Estem compromesos a convertir-nos en un proveïdor impulsat per la innovació de solucions de materials metàl·lics. L'empresa integra R+D, producció, vendes i suport tècnic, proporcionant productes de coure d'alta qualitat, aliatges de precisió, aliatges d'alta temperatura, aliatges resistents a la corrosió, aliatges de titani, etc. a clients de tot el món. Mitjançant una estreta col·laboració tècnica amb diversos instituts i universitats de recerca de metalls no ferrosos a Luoyang, oferim solucions de materials científics i serveis de productes d'alta qualitat a clients nacionals i estrangers. Els nostres productes s'exporten a més de 20 països i regions, inclosos els Estats Units, la Unió Europea, Àsia i Àfrica. Hem establert associacions estratègiques a llarg termini amb clients pakistanesos i els projectes de licitació del Pakistan constitueixen una part important del nostre negoci.



Els productes bàsics de l'empresa són materials basats en coure d'alta qualitat, com ara tubs de coure, barres de coure, làmines de coure i plaques de coure, així com diversos tubs d'aliatge, barres, plaques i altres substrats. disponible en milers de graus i desenes de milers d'especificacions. Els productes s'utilitzen àmpliament en diversos camps com ara aeroespacial, energia nuclear civil, oleoductes i gasoductes, HVAC i electrodomèstics, equips industrials, enginyeria marina, generació d'energia, fotovoltaica, energia eòlica, semiconductors, comunicacions 5G i nous sectors energètics, etc.



En els darrers anys, l'empresa ha optimitzat contínuament l'estructura del producte de l'empresa per satisfer millor els requisits dels clients i ampliar la nostra cobertura comercial. El nostre equip d'R+D s'esforça constantment per mantenir-se al dia amb les tendències del sector. Sobre la base de la làmina de coure original, hem desenvolupat de manera independent làmines de coure recobertes de carboni d'alt rendiment per a fabricants de bateries de liti i institucions acadèmiques a l'estranger. Aquest material millora eficaçment l'adhesió dels materials actius de l'elèctrode i millora l'eficiència energètica de la bateria, que ja han obtingut el reconeixement dels fabricants de bateries de liti de renom internacional i la Universitat de Southampton.



La nostra empresa s'adhereix constantment a la filosofia de "Innovació tecnològica, garantia de qualitat, servei excel·lent i operacions basades en la integritat", dedicada a oferir als clients globals productes superiors i serveis tècnics professionals.



La nostra fàbrica



Rolling Mill Equipment

Equips de laminació

Aging Treatment Equipment

Equips de tractament de l'envelliment

Closing Machine Of The Rolling

Màquina de tancament del rodatge

RotatingPassing Eddy Current Flaw Detector

Detector de fallades de corrent de Foucault giratori + passant

Electron Microscope

Microscopi electrònic

German Spike Spectral Analyzer

Analitzador espectral alemany Spike

Per què els enginyers i compradors ens trien



  • Qualitat estable i constantControl de qualitat de procés complet a cada lot, garantint una conductivitat i un rendiment mecànic constants. Certificació ISO9001:2015, amb un control precís de la composició química.
  • Procés avançat de fusió i laminacióLa tecnologia de fosa de precisió i laminació en calent/fred ofereix una estructura de gra uniforme i un baix contingut d'impureses. C17500 i C17510 mantenen un rendiment estable sota cicles tèrmics repetits per al servei d'elèctrodes de soldadura.
  • Subministrament de formularis de gamma completa i mecanitzat personalitzatHi ha components de placa, barra, tub, filferro, tira i elèctrodes de soldadura personalitzats acabats. Podem produir peces en blanc de gran mida per a la fabricació d'elèctrodes.
  • Suport complet a la certificacióEls materials compleixen les normes ASTM B441 / ASTM B870. Es subministren certificats de prova de materials complets per satisfer els requisits d'auditoria dels fabricants d'automoció i maquinària de soldadura.
  • Suport tècnic professionalEl nostre equip de metal·lúrgia us ajuda a seleccionar entre C17500 i C17510, analitzar el rendiment del cicle tèrmic, estimar la vida útil de l'elèctrode i recomanar el temperament òptim que coincideixi amb el vostre procés de producció de soldadura.



Necessites coure de beril·li C17500 / C17510?



Explica'ns el teuforma requerida (barra, filferro, placa), mida, tremp i aplicació de soldadura. Confirmarem la disponibilitat, oferirem un pressupost i enviarem la documentació completa.



Demana pressupost →

Preguntes freqüents



P1: Per a què serveix el coure de beril·li C17500 i C17510?

R: C17500 i C17510 s'utilitzen per a elèctrodes de soldadura per resistència (punt, projecció, flaix i soldadura a tope), tiges d'elèctrodes, suports d'elèctrodes de gran resistència, molles i casquilles que transporten corrent i components de motlle. Es trien quan necessiteu una alta conductivitat elèctrica (45-60% IACS) combinada amb una bona duresa i resistència per a aplicacions de soldadura.



P2: Quina diferència hi ha entre C17500 i C17510?

R: C17500 conté cobalt (2,4–2,7%); C17510 conté níquel (1,4–2,2%). Les seves propietats són essencialment idèntiques: "L'aliatge C17500 és la imatge mirall de l'aliatge C17510". L'única diferència mesurable: C17510 mostra una resistència a la relaxació de l'estrès d'un ~7% millor que C17500 després de 100 hores a 450 graus F. Trieu qualsevol per a elèctrodes de soldadura; trieu C17510 quan la relaxació de l'estrès a temperatura elevada sigui crítica.



P3: Quin temperament he de triar per als elèctrodes de soldadura?

R: Es recomana el tremp endurit per l'edat per als elèctrodes acabats. El temperament recuit és per als clients que mecanitzaran components i després realitzaran l'enduriment de l'edat.



P4: Quina és la diferència pràctica entre C17500 i C17510 (RWMA Class3)?

R: Tots dos pertanyen al coure beril·li d'alta conductivitat RWMA Class3 amb un 45-60% de conductivitat IACS. C17500 és un grau afegit de cobalt, ideal per a corrons de soldadura per a un funcionament continu. C17510 és un grau afegit de níquel amb un rendiment superior a la fatiga tèrmica per a la soldadura per punts i la soldadura per projecció. Es poden intercanviar per a molts projectes d'elèctrodes de soldadura de propòsit general.



P5: Quina diferència hi ha entre C17500/C17510 i C17200?

R: C17500/C17510 són aliatges RWMA Classe 3 amb un 45-60% de conductivitat IACS i 92-102 HRB de duresa. C17200 és RWMA Classe 4 amb una conductivitat IACS del 17-28% i una duresa més alta (HRC 36-42). Trieu C17500/C17510 per a una major conductivitat i una vida útil més llarga de l'elèctrode en soldadura d'acer inoxidable; trieu C17200 per obtenir la màxima duresa en soldadura de flaix i a tope.



P6: Quina diferència hi ha entre C17500/C17510 i C18200?

R: C18200 (CuCr) és RWMA Classe 2 amb un 75-85% de conductivitat IACS però una duresa més baixa (70-85 HRB). C17500/C17510 ofereixen un 45-60% de conductivitat IACS amb una duresa més alta (92-102 HRB). Trieu C18200 per a la màxima conductivitat en la soldadura d'aliatge de coure; trieu C17500/C17510 quan una major duresa i vida útil dels elèctrodes siguin prioritats.



P7: Quines aplicacions de soldadura són les millors per a C17500/C17510?

R: C17500/C17510 són adequats per soldar acers amb alta resistència elèctrica, com ara l'acer inoxidable. Es recomanen per a elèctrodes de soldadura per projecció, elèctrodes de soldadura de flaix i a tope i peces que transporten corrent amb molta tensió, com ara tiges d'elèctrodes i suports d'elèctrodes de gran resistència.



P8: Quin és el rendiment de relaxació de l'estrès de C17510?

R: C17510 mostra un ~ 7% millor resistència a la relaxació de l'estrès que C17500 després de 100 hores a 450 graus F (232 graus). Tots dos aliatges tenen una resistència adequada a la relaxació de l'estrès per a temperatures de fins a 350 graus F (177 graus), el que els fa adequats per a molles de corrent on s'esperen altes temperatures de funcionament.



P9: Quins temperaments estan disponibles per a C17500/C17510?

R: Els tremps disponibles inclouen A (TB00, recuit en solució), AT (TF00, endurit per precipitació), H (TD04, treballat en fred) i HT (TH04, treballat en fred i endurit per precipitació). Per als elèctrodes de soldadura, TH04 (HT) és el tremp més comú, que ofereix la màxima resistència i duresa.



P10: Quina és la regla d'una línia per triar C17500/C17510?

R: Trieu coure beril·li C17500 o C17510 (RWMA Classe 3) quan necessiteu una alta conductivitat (45-60% IACS) combinada amb una bona duresa per als elèctrodes de soldadura per resistència, especialment la soldadura d'acer inoxidable. Trieu C17510 quan la resistència a la relaxació de l'estrès a temperatures elevades sigui una preocupació. Per obtenir la màxima duresa, trieu C17200 (Classe 4); per a una conductivitat màxima, trieu C18200 (Classe 2).
